ハードウェア・筐体

ハードウェア設計

弊社は1977年の創業から長年に渡り計測・制御機器を手掛けています。
全ての計測は、アナログ信号から始まると言っても過言ではありません。
弊社はそのアナログ設計を得意分野とし、微小信号（μV）処理、高精度増幅・演算回路、広範囲な温度（-20℃～+50℃）安定度の回路設計を多く手掛けています。

現在の製品では、制御・処理でデジタル回路・マイコン回路が必須のため、アナログ回路・デジタル回路の両方を併せた設計行っています。

アナログ信号をデジタル信号に変換するＡ／Ｄ回路、デジタル信号をアナログ信号に変換するＤ／Ａ回路など、手掛ける回路は多岐にわたっています。

お客様の要望（仕様）に応じた回路設計・部品選定、協力会社と連携したプリント基板製作・部品実装・組立配線を行うことができるだけでなく、でき上がった製品の評価も行います。
また、取得したデータを効率良く監視・閲覧できるように、無線通信（機器間無線通信やクラウドサービスへのデータアップロード）や、外部電源がなくても機器を長時間動作させるための低消費電力設計など、IoT技術にも取り組んでいます。

仕様を明確にすることはできないけど、「こんなことがしたい」と言うことがあれば、弊社の技術でお客様の要望にお応えできることがあるかもしれません。

お悩みごとがあれば、是非とも弊社にご相談ください。

OEM供給事例
  1. 低消費電力型データロガー（ひずみ、Pt100、熱電対）
  2. 高速長時間集録型データロガー（ひずみ、Pt100、熱電対）
  3. JPEG画像収集型ロガー
  4. ポータブルデータロガー
  5. 低速A／D、D／A変換ボード
  6. 高速A／D、D／A変換ボード(～1MHz)
  7. 各種通信系主信号インターフェースボード
  8. 各種IC評価用ボード
  9. 各種組込マイコンボード
  10. 無線通信データ集録装置

基板設計使用技術
種別内容
A／D ビット数：8、10、12、16、24 ビット
変換レート：～1 MHz
デルタシグマ型・積分型・逐次比較型
D／A ビット数：12、14、16 ビット
変換レート：～1 MHz
出力：電圧型、電流型
極性：ユニポーラ、バイポーラ
アナログ 計装アンプ
低ドリフトアンプ
CPU／DSP Renesas RX
Renesas RL78
Renesas SH2
Renesas R8C
Renesas H8
TI MSP430
Intel NiosⅡ
Microchip PIC
Zilog Z80
ARM mbed
STMicroelectronics STM32
Arduino
Analog Devices SHARC
ESP32
Raspberry Pi
CPLD／FPGA Intel (Altera) Cycloneシリーズ
Intel (Altera) MAXシリーズ
Intel (Altera) APEXシリーズ
Intel (Altera) FLEXシリーズ
AMD (Xilinx) Virtexシリーズ
AMD (Xilinx) Spartanシリーズ
PLC(シーケンサ) キーエンス KVシリーズ
オムロン CJ1、CS1シリーズ
三菱 MELSEC-Fシリーズ
無線 920MHz特定小電力無線
ZigBee
Bluetooth／BLE
Wi-Fi
LPWA（LoRaWAN、Sigfox、LTE-M）
NFC
3G
LTE
GNSS
センサ ひずみゲージ
加速度センサ
ロードセル
トルクセンサ
サーミスタ
抵抗測温体
熱電対
温度・湿度・気圧センサ
フォトダイオード
ロータリエンコーダ・アブソリュートエンコーダ
リニアエンコーダ
ジャイロセンサ
近接センサ
変位センサ
傾斜計
インターフェース LAN
USB
CAN
EIA-422
EIA-485
RS-232
LVDS(BLVDS、MLVDS)
SPI
I2C
1-Wire

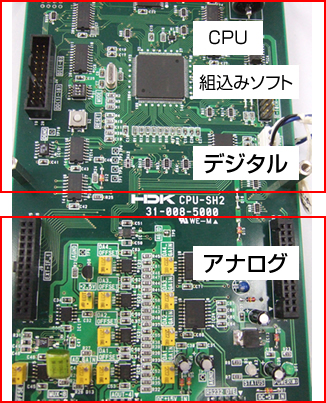

アナログ・デジタル混載基板

RENESAS社製 SH2CPU（HD64F7145F50）を使用し、アナログ入出力・デジタル入出力・シリアル通信回路を実装したアナログ・デジタル混載基板です。
デジタル回路は、DC5V電源・アナログ回路はDC±15V電源を供給すると動作します。

アナログ・デジタル混載基板
アナログ・デジタル混載基板
