システムの具体例

温湿度測定・表示システム

システム概要

社屋外に設置した計測装置により、外気温、および湿度を測定し、無線で社内データサーバー(Raspberry Pi)に測定データを送信して、当社ホームページ上に表示します。

計測装置は単3乾電池2本で動作し、1分間隔で測定データを無線送信します
温湿度測定、無線送信後は主要部分の電源を落とすことで、電池交換不要で長期間の動作を可能としています。

システム概略図

温湿度測定・表示システム システム概略図

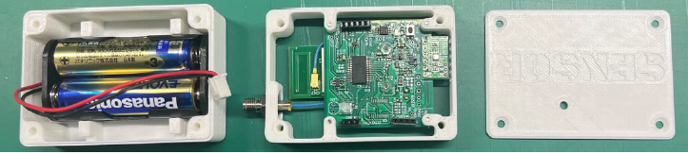

計測装置用外箱外観(1)
温湿度測定・表示システム システム概略図

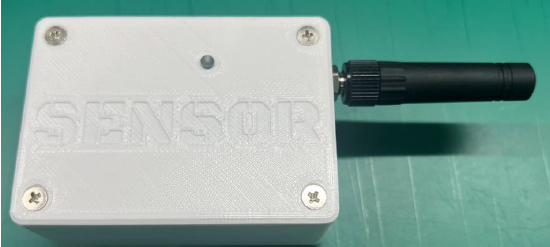

計測装置用外箱外観(2)
温湿度測定・表示システム システム概略図

仕様
計測装置 仕様
装置全体
電源 単3乾電池2本(3V)
消費電流 33mA(通信時)、20μA以下(待機時)
電池寿命 評価中
温度部
分解能 0.01℃
精度 標準:±0.3℃ ( 5℃ ~ 60℃ )
最大:±1.5℃ ( -40℃ ~ 120℃ )
測定範囲 -40℃ ~ 125℃
応答時間 標準 8秒
長期ドリフト 0.04℃ / 年 以下
湿度部
分解能 0.04%RH
精度 標準:±2.0%RH ( 20%RH ~ 80%RH )
最大:±5.0%RH ( 0%RH ~ 100%RH )
測定範囲 0%RH ~ 100%RH
応答時間 標準 8秒
長期ドリフト 0.5%RH / 年 以下
無線部
無線モジュール 920MHz 無線モジュール
送信方式 GFSK方式
送信出力 最大 5mW
認証 国内電波法
データサーバー 仕様
データサーバー
モデル RaspberryPi 3 Model B+
OS Windows 10 IoT Core
